ENC28J60-I ML

XT-ShenZhen ilgili parametreleri tanıtır.ENC28J60-I/MLsana. umarım size yardımcı olur! buENC28J60-I/MLcihaz, endüstri standardı bir Seri Çevre Birimi Arayüzü (SPI) içeren bir SPI arayüzüne sahip bir Microchip bağımsız Ethernet denetleyicisidir. Microchip, herhangi bir SPI donanımlı denetleyicinin Ethernet ağ arabirimi için özel olarak tasarladı. Müşteri ihtiyaçlarını çözmeye ve müşterilerin tedarik sorununun üstesinden gelmesine yardımcı olmaya kararlıyız! Her müşterinin bıraktığı soruları 24 saat içinde cevaplayacağız!

Ürün Açıklaması

buENC28J60-I/MLcihaz, tüm IEEE 802.3 spesifikasyonlarıyla uyumludur.

buENC28J60-I/MLcihaz, çoklu paket filtreleme şemalarını birleştirerek gelen paketleri kısıtlar. Ayrıca, çeşitli ağ protokolleri için hızlı veri çıkışı ve donanım destekli sağlama toplamı hesaplaması için dahili bir DMA modülü sağlar.

buENC28J60-I/MLcihaz, ana bilgisayar denetleyicisi ile kesme pimleri ve 20 MHz'e kadar saat frekansları ile SPI aracılığıyla iletişim kurar. KullanmakENC28J60-I/MLcihaz, bir mikrodenetleyiciyi Ethernet'e bağlamak için yalnızca iki darbe transformatörü ve birkaç pasif bileşen gerektirir.

buENC28J60-I/MLcihaz yedi ana işlevsel bloktan oluşur:

1. Ana bilgisayar denetleyicisi ile ENC28J 60 arasında bir iletişim kanalı olarak kullanılan bir SPI arabirimi.

2. ENC28J60'ı kontrol etmek ve izlemek için kontrol kaydı.

3. Paketleri almak ve göndermek için çift bağlantı noktalı RAM tamponu.

4. DMA'dan talep edildiğinde RAM arabelleklerine erişimi kontrol eden arabulucu, gönderme ve alma blokları.

5. SPI arabirimi aracılığıyla alınan veri ve komutlar için bus arabirimini açıklar.

6. IEEE 802.3 uyumlu MAC mantığını uygulayan bir MAC (Medya Erişim Kontrolü) modülü.

7. Twisted pair arabiriminde analog verileri kodlayan ve çözen PHY (fiziksel katman) modülü.

Ürün Özellikleri

Ethernet Denetleyici Özellikleri

â¢IEEE 802.3â¢Uyumlu Ethernet Denetleyicisi

â¢10/100/1000Base-T ağlarıyla tam uyumlu

â¢Entegre MAC ve 10Base-T PHY

â¢Otomatik polarite algılama ve düzeltme özellikli 1 10Base-T bağlantı noktasını destekler

â¢Tam çift yönlü ve yarı çift yönlü modları destekler

â¢Bir çarpışma durumunda programlanabilir otomatik yeniden iletim

â¢Programlanabilir dolgu ve CRC üretimi

â¢Hatalı paketlerin programlanabilir otomatik reddi

â¢20 MHz'e kadar saat hızlarına sahip SPI arayüzü

Fiziksel Katman (PHY) Özellikleri

â¢Döngü modu

â¢Bağlantı, TX, RX, çarpışma ve tam/yarı çift yönlü durum için programlanabilir iki LED çıkışı

İş

â¢Altı kesme kaynağı ve bir kesme çıkış pimi

â¢25 MHz saat girişi gereksinimi

â¢Programlanabilir ön ölçekleyicili saat çıkış pimi

â¢5V toleranslı giriş

Ürün parametreleri

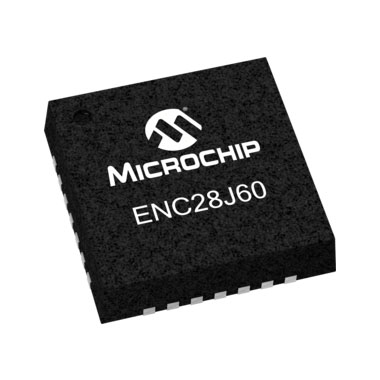

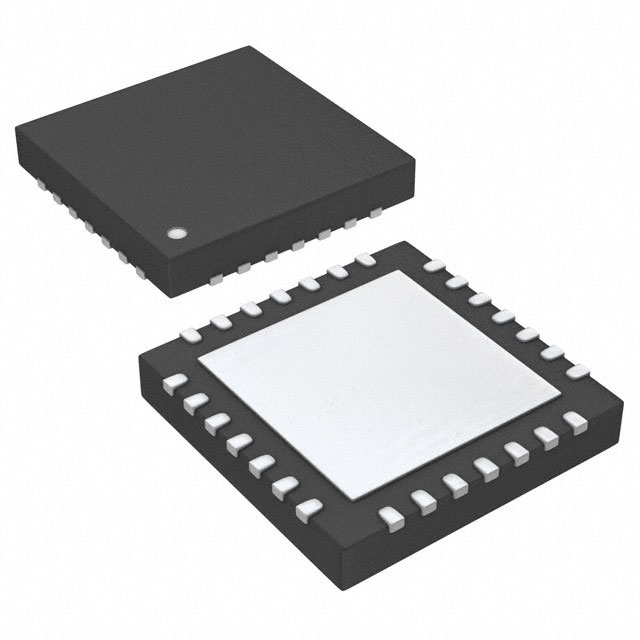

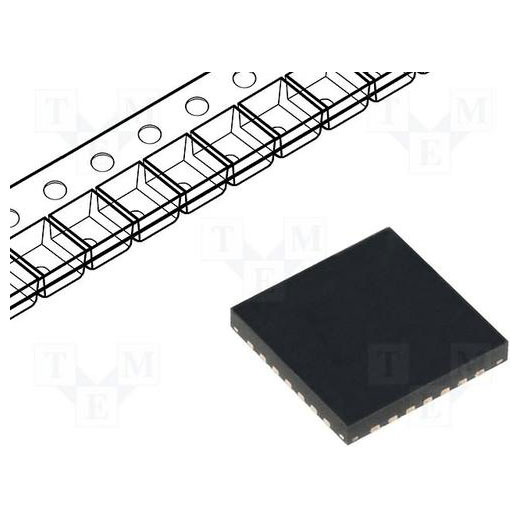

Ürün resmi
